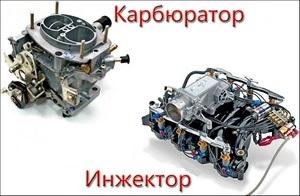

Для водителей-новичков или просто неискушённых в технических вопросах людей и то и другое – «тёмный лес». Но и многие водители со стажем, впервые приобретая авто с инжекторным двигателем (после длительной эксплуатации карбюраторных машин) не вполне разбираются в этом вопросе, констатируя лишь тот факт, что нет многих привычных узлов в моторном отсеке.
Эксплуатация бензинового инжекторного двигателя тоже несколько отличается от карбюраторного. Например, для топливного насоса впрыскового варианта системы питания является «смертельной» работа с опустошённым почти досуха бензобаком.
Принципиального различия в самих моторах нет – оно заключается лишь в способе подачи топливной смеси в камеры сгорания и устройстве системы зажигания. Не углубляясь в подробное устройство того обеих вариантов, дадим схематическое, базовое описание принципов действия и устройства каждого, после чего вы сами сможете сопоставить их, дать собственную оценку.

Устройство и принцип работы карбюратора

Схема работы карбюратора

Принципиальные различия карбюратора и инжектора заключаются в способе подачи горючей смеси в камеры сгорания и устройстве системы зажигания.

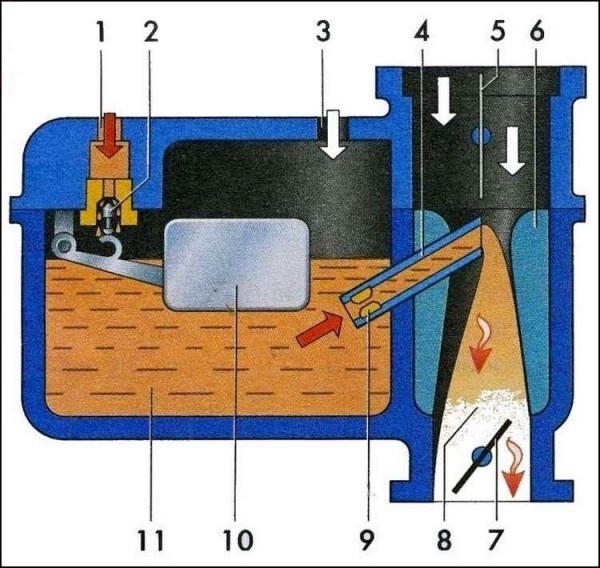

На рисунке представлена максимально упрощенная схема карбюратора.
Тем не менее, с её помощью вполне можно понять, как осуществляется подача топливовоздушной смеси в цилиндры. Кратко опишем, как работает такое устройство.
Карбюратор крепится на впускном коллекторе (нижняя плоскость), сверху устанавливается воздушный фильтр (верхняя плоскость). Подача бензина топливным насосом осуществляется через входное отверстие 1. Для поддержания необходимого уровня топлива в поплавковой камере карбюратора 11 входное отверстие оборудовано игольчатым клапаном 2.
По достижении определённого уровня поплавок поднимается и через небольшой рычажок надавливает на клапан, перекрывая его. Топливо и воздух под действием разрежения, создаваемого поршнем при его движении вниз (при открытом впускном клапане цилиндра) устремляются через впускной коллектор в цилиндр двигателя.
Для улучшения смешивания топлива с воздухом и для придания большей плотности смеси сечение камеры в нижней части карбюратора имеет вид конуса – это простейший диффузор.
Подача топливной смеси регулируется дроссельной заслонкой 7, ось которой связана (при помощи тяг или тросика) с педалью «газа», а количество воздуха в горючей смеси регулируется датчиком дроссельной заслонки. Количество бензина, поступающего из поплавковой камеры, определяется диаметром топливного жиклёра 9.
Для запуска холодного мотора требуется более богатая смесь, то есть соотношение смеси воздух/бензин должно иметь меньшее значение. Для этого в верхней части карбюратора установлена воздушная заслонка 5. При её закрытии (с небольшим зазором) количество воздуха, участвующего в образовании горючей смеси, значительно ограничивается, и она становится обогащённой, что облегчает пуск двигателя.
После того, как двигатель прогреется, воздушная заслонка открывается. Манипулирование производится вручную – специальным тросиком, рукоятка которого установлена в салоне авто.

Карбюраторы «Солекс»

Схема работы карбюратора «Солекс»

Двухкамерный карбюратор имеет ряд деталей, способствующих подаче топливной смеси в камеру сгорания при различных режимах работы.

В отличие от простейшего, карбюраторы, устанавливаемые на автомобили, имеют более сложную конструкцию. Рассмотрим, опять же, лишь в общих чертах, устройство карбюраторов семейства «Солекс», которыми оснащались ВАЗ 2108 – 99, ВАЗ 21213 «Тайга»(представляющая собой обновленную «Ниву» ВАЗ 2121), первые модели ВАЗ 2110.

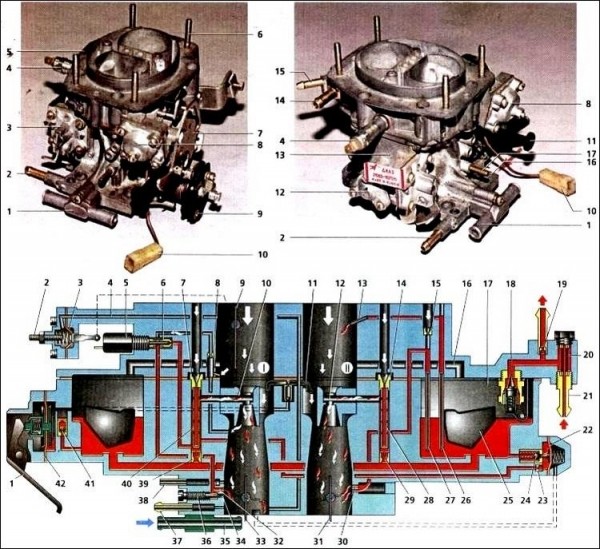

Фотографии сверху демонстрируют внешний вид, ниже расположено изображение, которое не является рисунком узла в разрезе, а представляет схематический рисунок, то есть некоторым образом развёртку.
Карбюратор, в отличие от простейшего, имеет ряд деталей, способствующих подаче топливной смеси для реального двигателя в различных режимах работы.
Устройство имеет уже две камеры (l и ll), каждая с дроссельной заслонкой, причём воздушной заслонкой оснащена лишь первая камера. Вторая камера начинает работать после того, как первая откроется наполовину, то есть при движении на высоких оборотах.
Кроме того, устройство оборудовано системой холостого хода, штуцером для шланга, по которому излишки топлива стекают в бак.
В отличие от схематичного, карбюратор имеет также:

Впрочем, подробное описание сейчас совершенно излишне. Цель материала – показать различия между инжектором и карбюратором. Из того, что сказано выше, можно сделать следующие заключения:

топливный насос

Принцип работы инжектора

Что такое инжектор в автомобиле

Схема работы инжектора

В инжекторной системе питания топливо впрыскивается во впускной коллектор форсунками инжектора.

В отличие от карбюраторной, в инжекторной системе питания топливо впрыскивается во впускной коллектор форсунками инжектора 21 (на рисунке выше), кроме того, состав смеси регулируется электронным блоком управления(ЭБУ) 11.
Механический привод имеет лишь дроссельная заслонка, установленная в отдельном корпусе, её положение отслеживается датчиком положения дроссельной заслонки 7, сигнал от которого поступает на ЭБУ, который, обработав этот сигнал и другие, поступающие от остальных датчиков, управляет системами питания и зажигания.
В корпусе дроссельной заслонки установлен также регулятор холостого хода 6, представляющий собой клапан с шаговым электродвигателем.

Система подачи топлива инжектора

Топливо забирается из бензобака погружным электробензонасосом 15 и подаётся к рампе 20, в которой установлены форсунки 21. Другая сторона форсунок крепится в отверстиях впускного коллектора. Впрыскивание топлива осуществляется, когда форсунка открывается по сигналу ЭБУ.
Воздух поступает через воздушный фильтр 1 во впускной патрубок 3, в котором установлен датчик массового расхода воздуха 2 и корпус дроссельной заслонки в ресивер 9, соединённый с впускным коллектором. Избыточное топливо вытесняется в бензобак по трубке «обратки» 16 через регулятор давления 18.

Плюсы и минусы карбюратора и инжектора

Электронное управление системами питания и зажигания позволяет добиться более точной их настройки и согласованности.

Бензиновый инжекторный двигатель, безусловно, имеет ряд преимуществ перед карбюраторным.
Электронное управление системами питания и зажигания позволяет добиться более точной их настройки и согласованности. Сведение к минимуму механических подвижных деталей повысило надёжность двигателей. Срок службы впрыскового мотора в целом больше, чем карбюраторного и потому, что электроника, корректируя подачу топлива и своевременность искрообразования, выбирает оптимальный режим работы, исключающий детонацию благодаря наличию датчика детонации.
Кроме того, впрысковые системы питания продолжают совершенствоваться. Уже не первый год по дорогам ездят авто с турбированными впрысковыми двигателями и не является новинкой двигатели с прямым впрыском топлива в камеру сгорания.
Естественно, что нововведения требуют некоторой «обкатки», для того чтобы стать более совершенными, но перспективы развития ещё есть.
Недостатком же инжектора можно назвать более сложную диагностику, требующую специального оборудования, что часто делает ремонт инжектора более дорогостоящим, да и стоимость некоторых узлов достаточно велика.
Поэтому цена ремонта карбюратора, как правило, ниже. Для того, чтобы смело отправиться в дальнюю дорогу, достаточно иметь ремкомплекты карбюратора и бензонасоса. Слабым местом этих узлов являются диафрагмы, замена которых не требует особых навыков.
Поэтому в качестве авто для рыбаков, охотников, а также для военной техники надёжнее всё же машина с карбюраторной системой питания – простота диагностики и ремонта позволяет быстро поставить её «на колёса».
