Датчик вентилятора охлаждения: устройство, неисправности и ремонт

Подавляющее большинство современных авто оснащается электрическим вентилятором радиатора, который пришел на смену менее эффективным вентиляторам с вискомуфтой. За включение вентилятора, а также изменение скорости работы  отвечает датчик вентилятора (датчик температуры включения вентилятора).

В целом, датчики включения вентилятора охлаждения:

  • достаточно надежны;
  • эффективно управляют вентилятором;
  • датчики вентилятора не сложно заменить;

При этом важно фиксировать малейшие сбои в работе данного управляющего устройства, так как нарушения в работе вентилятора охлаждения могут стать причиной перегрева двигателя. Также необходимо знать, как проверить и заменить датчик включения вентилятора. Подробнее читайте в нашей статье.

Где стоит датчик вентилятора

Датчик вентилятора охлаждения: устройство, неисправности и ремонт

Датчик включения и выключения вентилятора  представляет собой электронно-механическое устройство для включения и управления работой электрического вентилятора охлаждения. Срабатывание датчика происходит на основании замеров  температуры охлаждающей жидкости. Такая особенность работы определяет участок, где стоит датчик включения вентилятора

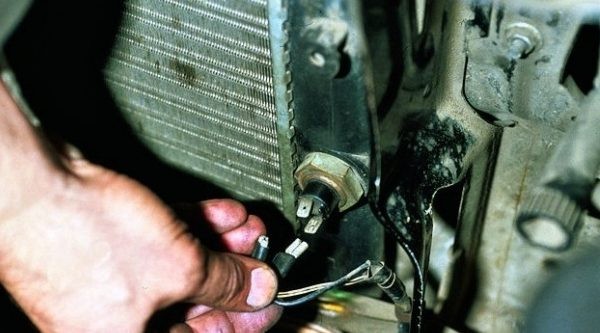

Стоит датчик включения вентилятора на радиаторе сбоку радиатора или в верхней его части (в середине или сбоку). По этой причине часто указанный датчик называют датчик радиатора. Чтобы точно понять, где находится датчик включения вентилятора, необходимо отдельно изучить техническое руководство для конкретного автомобиля.

Датчик на радиаторе срабатывает за счет температуры ОЖ. Если жидкость нагревается до 85-110 градусов Цельсия, происходит «замыкание» контактов и осуществляется включение электровентилятора для обдува двигателя.

В результате происходит эффективный отвод тепла. Также датчики не просто включают и выключают вентилятор охлаждения, но и способны менять скорость его вращения.  Если нагрев не высокий, скорость будет низкой. При больших нагревах вентилятор работает на максимальных оборотах.

Виды датчиков радиатора

Датчик вентилятора охлаждения: устройство, неисправности и ремонт

Сегодня на разных автомобилях можно встретить следующие основные виды датчиков:

  1. Восковый датчик;
  2. Биметаллический;
  3. Бесконтактный электронный.

Первый тип основан на герметичном объеме, который заполнен воском или другим телом с похожими свойствами (высокий коэффициент расширения). Биметаллические решения работают на основе биметаллической пластины, тогда как бесконтактные имеют терморезистор.

Восковые и биметаллические датчики контактные, они замыкают и размыкают цепь вентилятора в зависимости от температуры ОЖ.  В свою очередь, электронный датчик не замыкает цепь и только измеряет температуру, после чего передает сигнал на ЭБУ. Дальше блок управления включает и отключает вентилятор.

Контактные датчики также могут быть односкоростными (одна контактная группа) и двухскоростными (две контактных группы), когда скорость вращения вентилятора меняется в зависимости от температуры.

Например, датчик включения вентилятора ВАЗ срабатывает в трех температурных интервалах: 82 -87 градусов, 87 — 92 градуса и 92- 99 градусов. При этом иномарки имеют 4 диапазона, верхний порог составляет 104 — 110 градусов.

Устройство датчика радиатора

Датчик вентилятора охлаждения: устройство, неисправности и ремонт

Что касается устройства, конструктивно это закрытый латунный или бронзовый корпус с чувствительным элементом внутри. Снаружи имеется резьба, а также электрический разъем. Корпус вкручивается в радиатор через уплотнительное кольцо в том месте, куда поступает горячая жидкость (в области патрубка от блока силового агрегата).

Датчик находится в прямом контакте с охлаждающей жидкостью. Некоторые системы имеют сразу два датчика (вход и выход радиатора) для более точного и гибкого управления охлаждением.

Датчики имеют резьбу М22х1.5, а также шестигранник под ключ 29 мм. При этом есть и другие варианты, где резьба меньше, М14 или М16. Что касается электроразъема, такой разъем стоит сзади датчика, при этом также есть датчики, где разъем вынесен отдельно на кабель.

Как проверить датчик вентилятора и выполнить замену

Датчик вентилятора охлаждения: устройство, неисправности и ремонт

Если включение вентилятора происходит несвоевременно или мотор постоянно перегревается, возникает необходимость проверки датчика радиатора. Контактные датчики можно проверить своими руками в условиях обычного гаража.

Обратите внимание, первым нужно проверять не сам датчик, а реле вентилятора охлаждения и проводку. Чтобы это сделать, потребуется отсоединить провода на датчик и замкнуть их. Если проводов 3 штуки, поочередно замыкают средний и крайний. В норме вентилятор должен включаться на низкой, а также на высокой скорости. Если произошло включение, провода и реле в норме и нужно проверять датчик.

Датчик вентилятора охлаждения: устройство, неисправности и ремонт

Рекомендуем также прочитать статью о том, как выбрать антифриз для замены в системе охлаждения двигателя. Из этой статьи вы узнаете, что нужно знать о замене антифриза, а также как правильно подбирать антифриз для замены.

Для проверки берется емкость для ОЖ, ключ для снятия датчика и термометр, а также понадобится мультиметр, кастрюля с водой и печка.

  1. Далее с АКБ снимается клемма, выкручивается сливная пробка на радиаторе и сливается жидкость;
  2. Слив жидкость, пробку закручивают обратно, снимаются провода с датчика, после чего ключом нужно выкрутить датчик;
  3. Теперь в кастрюлю наливается вода, чтобы покрыть датчик, после чего кастрюлю ставят на печку и греют воду;
  4. Температуру воды контролируют при помощи термометра;
  5. Параллельно нужно соединить контакты мультиметра и датчика и проверить «замыкание» на разных температурах;
  6. Если контакты не замыкаются или заметны сбои, датчик неисправен и требует замены.

Что касается замены датчика вентилятора, вся процедур сводится к тому, что необходимо выкрутить старый датчик и вкрутить новый. При этом важно также заменить прокладку (уплотнительное кольцо).

Дальше необходимо проверить уровень антифриза, долить жидкость при необходимости и проверить работоспособность системы (прогреть мотор и дождаться включения вентилятора).
