Делаем пламегаситель своими руками

0 34

Для чего необходимо менять каталитический резонатор

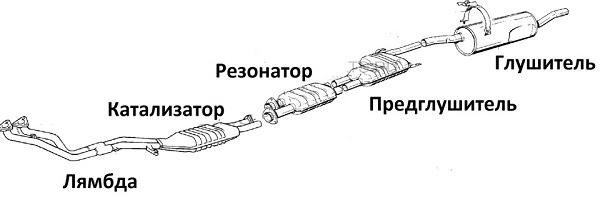

Известно, что каталитический резонатор является элементом системы вывода отработанных газов, который может располагаться за приемной трубой или непосредственно на ней.

Чтобы уменьшить количество вредных веществ, которых содержится в немалом объеме в отработанных газах, устанавливают катализатор. Однако это влечет за собой потерю мощности, выдаваемой мотором.

Поэтому можно сделать пламегаситель своими руками, который сможет заменить катализатор. Прежде чем мы рассмотрим, как можно изготовить пламегаситель, необходимо разобраться, для чего нужен катализатор и его основные недостатки. Итак, данный элемент уменьшает энергию отработанных газов и снижает их температуру, а также исполняет роль некоего фильтра, который доводит уровень токсичности отработки до определенных стандартов. Поскольку газы отводятся очень быстро, а их температура достаточно высока, то катализатор быстро выходит из строя.

Делаем пламегаситель своими руками

В свою очередь автомобиль недостаточно разгоняется, а также наблюдается значительный перерасход потребляемого топлива. Если из выхлопной системы полностью убрать катализатор, то вскоре газы в банке глушителя прожгут металл и образуется дыра, поэтому целесообразно вместо него установить пламегаситель.

О преимуществах пламегасителя

Пламегаситель позволяет практически без задержки выводить газы наружу, поэтому автомобиль не задыхается. Такое конструктивное решение не оказывает пагубного влияния на работу двигателя, к тому же пламегаситель, установленный вместо резонатора, понижает температуру выводимых газов. Данное устройство обладает рядом преимуществ:

    автомобиль работает стабильно без потери мощности и перерасхода топлива;скорость и температура выхлопа существенно снижаются;понижается уровень шума;уменьшается биение.

Катализатор, установленный в выхлопной системе, обладает одним неоспоримым преимуществом: в отличие от пламегасителя он обеспечивает необходимый уровень окисления выхлопа. Однако пламегаситель, установленный вместо резонатора, обеспечивает снижение энергии выхлопа и понижает его температуру.

Делаем пламегаситель своими руками

Особенности конструкции

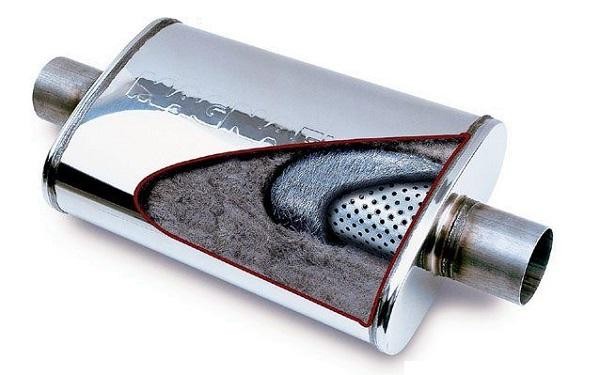

Его корпус имеет двойную конструкцию, который можно сделать самому из жаропрочной нержавейки. Пламегаситель позволяет эффективно подавлять возникновение вибраций. К тому же такое техническое решение обеспечивает прямоточность выхлопа и отсутствие его задержки. Возникающие вибрации, которые образуются во внутреннем слое, подавляются стенками наружного слоя пламегасителя.

Самостоятельное изготовление пламегасителя

Делаем пламегаситель своими руками

Обязательно проверьте материал на прочность. Подержите губки несколько минут над пламенем. Для постройки используйте тот, который после испытаний сохранил эластичность.

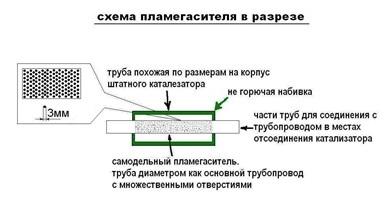

Чтобы сделать хороший пламегаситель собственноручно, потребуются две стальные трубы различного диаметра, одна из которых должна в точности совпадать с выхлопной трубой глушителя. Нержавеющий жаростойкий металл не так-то просто отыскать, к тому же этот материал достаточно дорогой, поэтому вместо него будем использовать старый отработанный глушитель. Для работы потребуются:

    сварочный аппарат;щетки по металлу;болгарка с отрезным кругом;дрель;набор ершиков (тех самых, которые используются для мытья посуды).

Начинаем работу с демонтажа автомобильного глушителя, поскольку нам необходимо вырезать старый катализатор. Труба, меньшего диаметра, должна полностью совпадать по размеру с демонтированным катализатором, поскольку в дальнейшем сделанный пламегаситель будет установлен вместо него.

Труба большего диаметра должна быть короче (примерно на 5-6 см, чтобы сделать отступ с каждой стороны по 2.5-3 см). С каждой стороны необходимо сделать надрезы, поскольку их нужно будет загнуть и заварить. Далее на трубе с меньшим диаметром необходимо сделать отверстия (каждое из них должно быть 3 мм в диаметре, для чего достаточно подобрать соответствующее сверло).

Делаем пламегаситель своими руками

Сборка пламегасителя

Большая труба должна быть на 30-40 мм больше в диаметре. После того, как по окружности малой трубы будут проделаны отверстия, ее необходимо зачистить щеткой по металлу и вставить в большую трубу (строго посредине). Большую трубу необходимо расположить с одинаковым отступом с каждой из сторон относительно меньшей, а затем следует сделать загибы надрезанных заранее частей и приварить их (швы также свариваются герметично).

Делаем пламегаситель своими руками

Далее разверните трубы не заваренной стороной к себе: на меньшую трубу нужно будет надеть ершики для мытья посуды, после чего их необходимо плотно утрамбовать внутри образовавшегося «стакана». После этой процедуры нужно загнуть лепестки к меньшей трубе и точно также приварить к ней (не забудьте о швах). Сварку необходимо сделать тщательно, чтобы избежать негерметичности стыков. Готовый пламегаситель необходимо тщательно очистить щеткой от грязи и ржавчины, а затем покрыть серебристой краской (можно использовать баллончики).

Теперь время собрать заново старую выхлопную систему. На место, где был ранее установлен катализатор, необходимо приварить только что изготовленный пламегаситель. Затем выхлопная система устанавливается на прежнее место. Не лишним будет обработать ее поверхность и покрыть жаростойким антикоррозионным составом.

Как обмануть электронный датчик кислорода

Делаем пламегаситель своими руками

Известно, что неисправный катализатор будет сигнализировать водителю о нарушении работы выхлопной системы. Этому будет способствовать лямбда-зонд (кислородный датчик), подающий соответствующий сигнал на машинный ЭБУ. Одним из популярных способов решения этого вопроса, является обман лямбда зонда (не в ущерб ЭБУ). Для этой цели используются так называемые механические обманки, суть работы которых заключается в ограничении поступающего объема газов к чувствительному элементу датчика. Безусловно, объем кислорода (его концентрация) становится значительно выше.

Чтобы сделать такую обманку, на месте, где установлен сам катализатор и кислородный датчик (лямбда-зонд) устанавливают специальную проставку. При этом второй датчик выносится на определенном расстоянии от катализатора. Суть работы обманки заключается в следующем: сквозь ее отверстие проходят газовые потоки, теряя при этом свою концентрацию и рассеиваются. Смещенный лямбда-зонд фиксирует насыщенность кислорода в выхлопном потоке, и, не замечая «обмана», подает на контроллер сигнал, что все в пределах нормы.
