Для чего нужен датчик положения распределительного вала

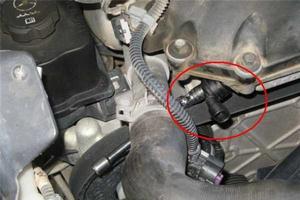

Датчик положения распределительного вала (ДПРВ), или датчик фаз (ДФ), необходим для согласования взаимодействия системы впрыска топлива с механизмами двигателя. Он работает в паре с датчиком коленвала и регистрирует угол положения ГРМ. Как можно догадаться по названию, датчик распредвала находится в непосредственной близости от деталей привода ГРМ, а именно шестерён или звёздочек.
На шестерне или звёздочке распредвала есть задающие метки для формирования скачкообразных изменений магнитного поля, создаваемого ДФ. Метка может иметь форму выступа или, наоборот, углубления на шестерне ГРМ. На многих моторах установлены специальные задающие диски, имеющие максимально возможный для конструкции двигателя диаметр. Метка указывает на угол поворота распредвала и чем больше диаметр задающего диска, тем точнее метка обозначит угол поворота.
Наглядно это можно представить, попробовав расчертить круги диаметром, скажем, 1 сантиметр и 10 см, на секторы по одному градусу. На маленьком круге это сделать практически невозможно, а размеры большого вполне позволят ещё и отметить необходимые точки, находящиеся на определённом угловом расстоянии друг от друга.

Принцип работы датчика распредвала

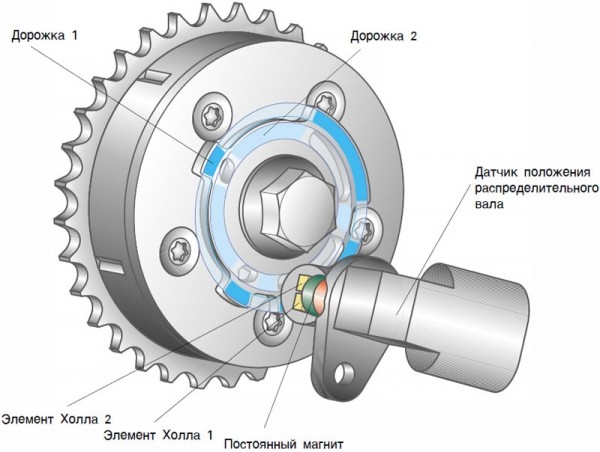

Датчик положения распредвала

На ДФ подаётся напряжение, возбуждающее магнитное поле катушкой датчика. Задающая метка, попадая в это поле, создаёт скачкообразное его изменение, которое воспринимает датчик и преобразует в электрический импульс, посылаемый в электронный блок управления (“мозги”) двигателя.

Функционирование датчика распредвала основано на эффекте Холла.

Устройства подобного типа называются датчиками Холла и широко применяются в современной технике – бензопилы, косы и т.д. Отсутствие подвижных деталей делает их в несколько раз надёжнее, чем, допустим, применение контактных систем зажигания.
Аналогичное устройство считывает угол поворота коленчатого вала. Сигналы обеих обрабатываются ЭБУ по заданной программе. Датчик распределительного вала отвечает за своевременную подачу напряжения на топливные форсунки.
На бензиновых двигателях обычно делается метка, указывающая на фазу ГРМ, соответствующая нахождению поршня первого цилиндра в верхней мёртвой точке. На современных дизельных моторах таких меток (реперов) несколько, для регистрации угла (фазы) на каждом цилиндре. Это позволяет точнее сформировать сигнал, открывающий форсунки. Дизельные топливные системы Common Rail предусматривают точное управление процессом сгорания топливной смеси, для чего топливо может впрыскиваться форсункой несколько раз во время одной вспышки. Это, в свою очередь, требует точности определения фазы. Именно для этого и нужен датчик распредвала.
Кроме того, на двигателях с гидравлической подстройкой фаз сигналы ДПРВ, обработанные ЭБУ, позволяют изменять подачу масла в гидромуфты за счёт изменения напряжения, подающегося на управляющие соленоиды (например, на двигателях BMW).

Симптомы неисправности датчика положения распредвала

Диагностика датчика положения распредвала

При поломке ДПРВ двигатель переходит на попарно-параллельный тип впрыска топлива. Это означает, что форсунки осуществляют впрыск сразу по две для цилиндров, поршни которых находятся в сходных положениях, но разных рабочих тактах. То есть, например, поршни первого и третьего цилиндров двигаются вниз, но первый под действием вспышки топливной смеси в процессе такта рабочего хода, а третий – в такте впуска, но форсунки обеих осуществляют впрыск. Для третьего цилиндра это необходимо, но клапаны первого закрыты. В результате в третий цилиндр попадёт переобогащённая смесь. При дальнейшем вращении коленвала такты поменяются, и сложится аналогичная ситуация в первом цилиндре.
Такой тип впрыска происходит потому, что при поломке ДФ ЭБУ подаёт напряжение на форсунки, считывая только показания датчика коленвала, а тот не регистрирует фазы газораспределения, а только углы поворота маховика. В результате этого управляющий сигнал подаётся одновременно и на свечи зажигания и на форсунки. Проскочившая «лишний» раз искра на свече никак не повлияет на работу мотора, чего нельзя сказать об излишнем впрыске топлива.
Признаки поломки датчика распределительного вала:

затруднённый пуск двигателя, вне зависимости от того, холодный он или прогретый;
резкое увеличение расхода топлива;
горит лампа «Check engine»;
неустойчиво работает двигатель;
повышенная рабочая температура охлаждающей жидкости.

При диагностике двигателя неисправности в цепи датчика положения распредвала ошибки имеют коды р0340 (ошибка датчика фазы) и р0343 (высокий уровень сигнала цепи ДПРВ). Причины сбоев работы датчика следующие:

поломка датчика;
обрыв в проводке;
окисление контактов в соединительной колодке, вплоть до «отгнивания» проводов;
неправильная (не по меткам) установка цепи или ремня ГРМ;
отклонение от нормы бортового напряжения автомобиля;
поломка или выпадение штифта (репера) на шестерне или задающем диске – в зависимости от конструкции.

Поиск неисправности

Диагностика датчика положения распредвала мультиметром

Перед началом работ по поиску причины отказа в любой электрической цепи автомобиля имейте в виду, что разъединять колодки («фишки») в проводке можно только при выключенном зажигании – иначе Вы рискуете спровоцировать скачок напряжения, ведущий к выходу из строя некоторых элементов системы управления двигателем.

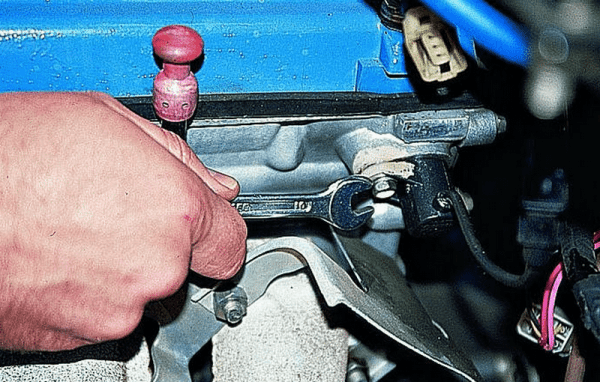

Сначала произведите визуальный осмотр ДПРВ и ведущих к нему проводов. Зачастую провода, входящие в колодку датчика, окисляясь, отваливаются от клемм. Допускается проверить соединение, слегка подёргав отдельные проводки.

Замеры напряжения необходимо производить высокоомным вольтметром (в составе мультиметра), чтобы через слаботочные приборы не пропускать ток, могущий их сжечь.

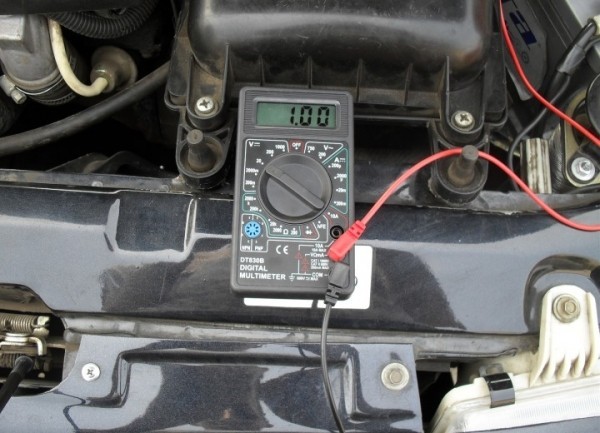

Если осмотр не выявил ничего подозрительного, приступайте к проверке датчика распределительного вала мультиметром. Сначала отсоедините колодку от ДПРВ и замерьте питающее напряжение датчика. К его разъёму подходят три провода – питающие «+» и «-« и провод на ЭБУ. Между питающими (крайними) напряжение должно быть, как в бортовой сети автомобиля (при включенном зажигании). Минусовой («массовый») провод, как правило, чёрного цвета. Затем измерьте напряжение между минусовым проводом питания ДПРВ и «массой» двигателя. Норма – не более 0,2 вольта. Затем измерьте напряжение на среднем проводе, «врезав» в него вольтметр. Прокручивая двигатель стартером, измерьте напряжение. Исправный датчик будет выдавать колебания напряжения от 0,4 до 5 вольт.
Осуществив прозвонку, несложно сделать вывод, что неисправно – питающая цепь или сам ДПРВ. Проще проверить датчик, заменив его заведомо исправным, потому что тестером невозможно определить форму импульса, посылаемого устройством в ЭБУ. Такая задача по силам лишь осциллографу.
После того, как Вы обнаружите причину неисправности, последующий ремонт – восстановление проводки или замена датчика положения распредвала – не составит особого труда.

Подробнее о принципе работы датчика Холла – смотрите в видео на нашем сайте
