Как самому снять топливные форсунки

Инжекторные форсунки являются составным элементом системы питания бензинового или дизельного двигателя. Данное устройство отвечает за высокоточный дозированный впрыск горючего под определенным давлением во впускной коллектор или напрямую в камеру сгорания, что зависит от конструктивных особенностей и реализации схемы питания силового агрегата.

В процессе эксплуатации любого ДВС форсунки инжектора имеют свойство забиваться. На автомобилях с большим пробегом данное устройство может выйти из строя, так как данные элементы работают в условиях высоких температур, зачастую само горючее содержит много примесей. В результате изнутри форсунка покрывается лаковыми отложениями.

Как самому снять топливные форсунки

Рекомендуем также прочитать статью о том, что такое инжектор. Из этой статьи вы узнаете о различных системах инжекторного впрыска, а также об основных отличиях и особенностях инжекторов.

По указанным выше причинам пропускная способность нарушается, могут наблюдаться проблемы как с открытием, так и с закрытием форсунок и т.п. В подобных условиях двигатель теряет мощность, расход топлива повышается, осложняется холодный запуск, отмечается дымление. С учетом вышесказанного возникает периодическая необходимость снятия форсунок для диагностики или чистки, а также для замены. Далее мы рассмотрим, как снять форсунки самому, а еще поговорим о том, как проверить снятую форсунку.

Когда нужно проверять инжекторы и качество топливного впрыска

Как самому снять топливные форсунки

Топливные форсунки изначально рассчитаны на достаточно большой срок эксплуатации (100-150 тыс. км). При этом горючее низкого качества и несвоевременная замена топливных фильтров может привести к необходимости очистки уже через 30-40 тыс. км. Добавим, что для проверки и чистки форсунок существуют способы, которые позволяют реализовать данную процедуру без их снятия.

Острая необходимость снимать элементы для впрыска зачастую возникает ближе к 100 тысячам пройденных километров, так как устройства к этому времени обычно нуждаются не только в чистке, но и в подробном тестировании, калибровке форсунок или даже замене. Основными поводами к такой процедуре можно считать усиленное дымление двигателя, заметно повышенный расход топлива, троение, нестабильную работу мотора на разных режимах (как под нагрузкой, так и на переходных).

Как самому снять топливные форсунки

Рекомендуем также прочитать статью о том, как проверить топливные форсунки не снимая с двигателя. Из этой статьи вы узнаете о доступных способах диагностики устройств топливного впрыска своими руками прямо на автомобиле.

В ряде случаев бывает достаточно определить только один неисправный элемент, что позволяет избавиться от неисправности без необходимости снятия сразу всех форсунок с двигателя. Особенно это актуально для дизельных ДВС, где демонтаж бывает несколько осложнен сравнительно с аналогами на бензине. Если коротко, каждая форсунка просто отключается поочередно. Тот момент, когда один из инжекторов отключен и одновременно прекратилось дымление мотора, укажет на необходимость снятия и проверки конкретного устройства без потребности извлекать остальные.

Снятие форсунок с мотора для диагностики

Как самому снять топливные форсунки

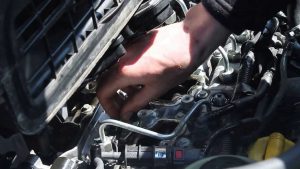

На современных инжекторных системах элемент представляет собой электромагнитное устройство, которое открывается по команде ЭБУ для пропуска части топлива.  На большинстве автомобилей форсунки установлены на топливной рампе (рейке). Процесс снятия может несколько отличаться зависимо от типа и конструкции ДВС, также могут понадобиться разные инструменты.  Зачастую, чтобы снять топливные форсунки, необходимо подготовить:

  • набор отверток;
  • несколько ключей;
  • плоскогубцы или пассатижи;
  • средство для чистки карбюратора;
  • тряпки или подходящую ветошь;

Теперь давайте подробнее рассмотрим процесс и ответим на вопрос, как снять форсунки на ВАЗ или на любом другом инжекторном автомобиле. Для начала нужно снизить давление в топливной системе. Многие модели автомобилей имеют регулятор давления на топливной рейке. Данный регулятор является клапаном, на который нужно нажать. В результате топливо из рампы вытечет наружу, давление упадет.

Помните, форсунки подают горючее под высоким давлением. По этой причине следует соблюдать осторожность при работе с элементами, которые подключены к системе питания двигателя или поверяются в условиях подачи горючего под давлением. Дело в том, что струя топлива может причинить серьезные травмы.

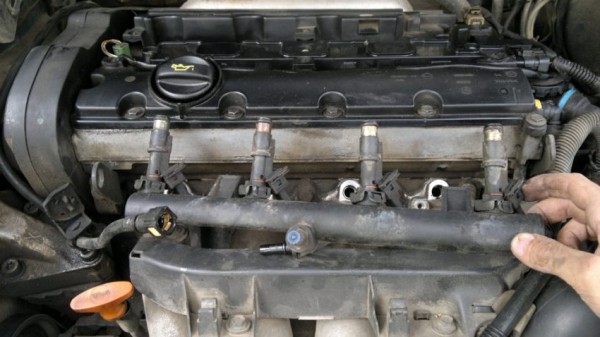

Далее нужно снять топливную рампу, на которой закреплены форсунки.  Для демонтажа необходимо отключить разъемы с проводами, которые закреплены при помощи специального фиксатора. Указанный фиксатор представляет собой пружинную скобу, на которую нужно нажать. Затем потребуется сдвинуть отверткой зажим вдоль рампы. Теперь форсунки можно извлекать.

Извлечение осуществляется посредством небольшого поворота или покачивания устройства, после чего плоской отверткой требуется снять уплотнительные кольца. Кольца обычно размещены на корпусе и на распылителе.  Отметим, что после снятия резиновые уплотнительные кольца форсунок подлежат замене.

Демонтаж форсунок на дизеле и двигателях с непосредственным впрыском

Как самому снять топливные форсунки

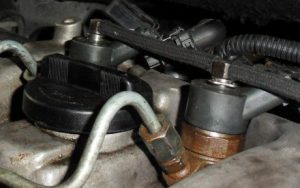

Что касается необходимости снять дизельные форсунки или аналогичные устройства на моторах с прямым впрыском, в этом случае процедура несколько отличается.  Главной сложностью является то, что элементы для подачи горючего «вкручены» в двигатель наподобие свечей зажигания. Работа в условиях сильного нагрева нередко приводит к прикипанию форсунок к ГБЦ.

Устройство закисает от того, что влага попадает в колодец форсунки, происходит закоксовка колодца после прорыва отработавших газов, на уплотнительном кольце скапливается нагар и т.д. Процесс снятия форсунки на дизеле с системой Сommon Rail, а также агрегатах с непосредственным впрыском топлива предполагает дополнительное наличие специальных съемников (обратный молоток) и других инструментов.

Наличие инструмента и определенных навыков позволяет избежать частых проблем при попытке снятия инжекторов на ДВС с прямым впрыском: повреждение резьбы форсунки, разрушение корпуса устройства, нахождение части корпуса распылителя в ГБЦ после излома устройства и т.д.

Другими словами, резьба закисает и корпус может попросту лопнуть во время демонтажа. В результате приходится высверливать оставшиеся части, восстанавливать резьбу и совершать ряд других манипуляций. В отдельных случаях после непрофессионального снятия может понадобиться частичный ремонт головки блока цилиндров. Также следует помнить, что сами форсунки являются дорогостоящими устройствами. Замена сломанного элемента приведет к дополнительным финансовым расходам.

Как проверить топливные форсунки

Как самому снять топливные форсунки

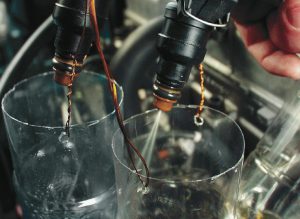

Существует много способов проверки устройств впрыска топлива, начиная от кустарных и заканчивая проверкой на специальных диагностических стендах. При самостоятельной проверке зачастую удается оценить только способность устройства открываться и закрываться, убедиться в том, что форсунки не «льют» или же переливают топливо, а также визуально оценить качество распыла топлива (факел). Для этого на снятую форсунку подается питание, а также через нее прокачивается горючее или очиститель.

Добавим, что диагностика на профессиональном оборудовании позволяет определить точность срабатывания и эффективность работы каждого элемента путем сравнения с остальными. Такой подход обеспечивает намного более объективную оценку исправности и производительности, так как работа устройств впрыска при проверке на стенде имитирует работу указанных элементов на моторе в различных режимах.
