Клапан ЕГР в автомобиле: что это и для чего он нужен

ЕГР или EGR (Exhaust Gas Recirculation – Рециркуляция Выхлопных Газов) по своему принципу работы обычный клапан, который управляется электронным блоком контроля двигателя (ЭБУ). Ещё можно встретить такое его обозначение – клапан рециркуляции отработанных газов, что тоже будет правильно. Стоить отметить, такая система есть и на бензиновых двигателях.

Принцип работы клапана ЕГР

Клапан ЕГР в автомобиле: что это и для чего он нужен

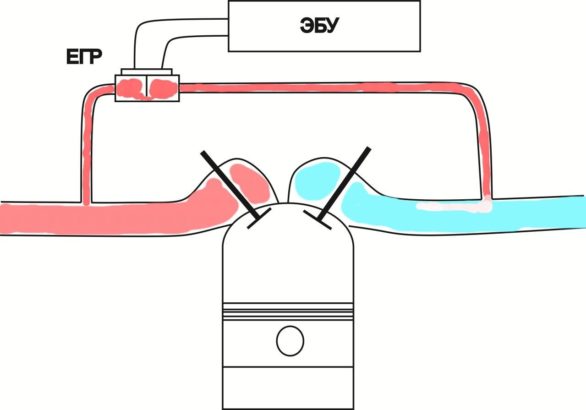

Рисунок 1: Принцип работы клапана ЕГР

Из рисунка 1 видно, как работает ЕГР: он перепускает часть отработанных газов назад во впускной коллектор, где они, смешиваясь с воздухом, действуют как ингибитор – снижая температуру воспламенения топливной смеси. Но это происходит не всегда, а при определённых режимах работы двигателя.

Клапан закрыт при:

    пуске двигателя;
    температуре охлаждающей жидкости ниже +60;
    частоте вращения коленвала ниже 1000 оборотов/мин. в течении более 20 сек.;
    частоте вращения коленвала выше 3200 оборотов/мин.
    количестве всасываемого топлива больше 25 мг на ход поршня.

Он может иметь две системы привода заслонки, пневматическую и электрическую. На рисунке 2 видим клапан с пневматической системой привода заслонки. Работа пневматического клапана основана на срабатывании заслонки при низком давлении. Степень разрежения, которая подаётся на сам клапан, контролирует уже электромагнитный клапан.

Клапан ЕГР в двигателях системы Евро 5

На двигателях с Евро 5 работает система рециркуляции отработанных газов низкого давления. У такой системы присутствует сажевый фильтр, после которого воздух охлаждается и подаётся во впускной канал перед турбонагнетателем. Таким образом выхлопные газы, очищенные от сажи (сажа может вывести из строя ЕГР), проходят через турбину, не понижая давление наддува.

Благодаря всем этим несложным системам выхлопные газы уменьшают температуру сгорания топлива в цилиндре, соответственно снижается токсичность, а это и является основной задачей клапана ЕГР.

Клапан ЕГР в автомобиле: что это и для чего он нужен

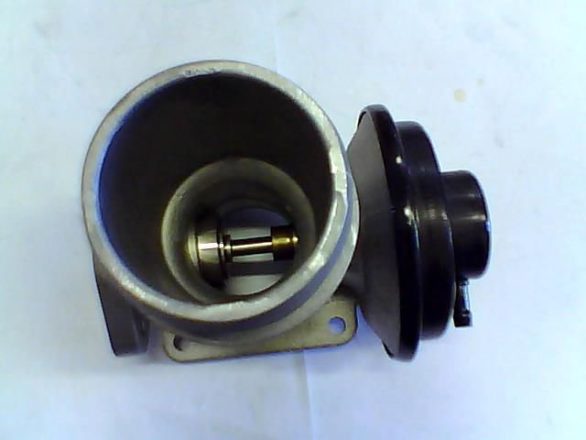

Рисунок 2: Клапан ЕГР с сажевым фильтром

Клапан ЕГР в двигателях системы Евро 4

В двигателях системы Евро 4 нет сажевого фильтра и вся сажа с парами масла попадает в воздушные каналы клапана и сам клапан. Таким образом эти вязкие вещества со временем накапливаются в нем, блокируют нормальную работу заслонки.

Забитый сажей ЕГР влияет на работу двигателя

Она теряет герметичность, газ из выхлопного коллектора беспрепятственно попадает назад в рабочую смесь, а это довольно значительно влияет на запуск холодного двигателя. Поэтому много водителей грешат на ЕГР, ищут мастеров, чтобы заглушить их.

Клапан ЕГР в автомобиле: что это и для чего он нужен

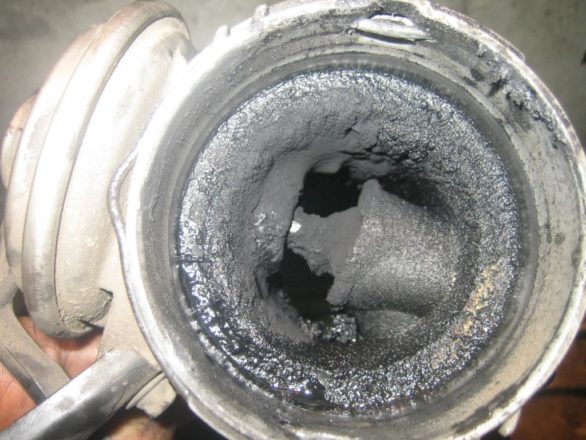

Клапан ЕГР Евро 4

Все это, конечно, с практической точки зрения отлично, но тогда отрава в виде токсичных и опасных для человека газов бесконтрольно попадает во внешнее пространство.

Подытожив все вышесказанное, можно сделать вывод, что ЕГР (EGR) очень нужная деталь в автомобиле. При правильной её работе, двигатель не теряет своей мощности, но при этом становится намного экологичней. Единственное, что нужно делать – это вовремя менять этот клапан, тогда он вас не подведёт в пути, а ваше здоровье будет лучше!
