Самодельный стенд для ремонта двигателя

Стенд для ремонта двигателя — приспособление, на котором закрепляется силовой агрегат после извлечение из моторного отсека автомобиля. Данное решение позволяет значительно упростить процесс очистки и осмотра, а также разборки, дефектовки и проведения ремонта двигателя. Также на стенде для ремонта мотора производится последующая сборка силовой установки и транспортировка в случае такой необходимости. Другими словами, производить любые работы с ДВС намного удобнее тогда, когда в автомастерской или гараже имеется разборочный — сборочный стенд для ремонта двигателя.

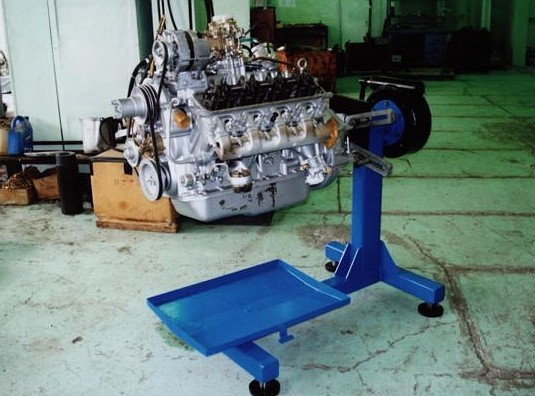

Самодельный стенд для ремонта двигателя

Рекомендуем также прочитать статью о том, как отремонтировать трещину блока цилиндров или головки блока цилиндров. Из этой статьи вы узнаете о различных способах ремонта трещины блока или головки блока своими руками.

Одним из главных плюсов данного приспособления считается то, что мотор, закрепленный на многофункциональном стенде-кантователе двигателя, можно поворачивать под разными углами. Такая особенность позволяет повысить качество и удобство, а также одновременно уменьшить сроки проведения ремонтных и других работ. С учетом вышесказанного такие приспособления пользуются значительным спросом. В продаже сегодня представлены как готовые изделия от известных производителей, так и более доступные по цене предложения от мелких изготовителей. В этой статье мы поговорим о том, какие характеристики должен иметь и какие функции способен выполнять такой стенд, можно ли изготовить самодельный стенд для ремонта двигателя, а также какие требования выдвигаются к подобному приспособлению.

Стенды для разборки и сборки двигателя: основные требования

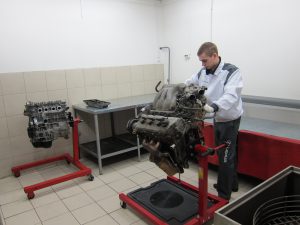

Самодельный стенд для ремонта двигателя

Различные устройства для фиксации ДВС в сборе, решения для закрепления отдельных узлов силового агрегата, готовый стенд для ремонта двигателей и т.п. имеют главное требование, которое заключается в надежности крепления, а также в устойчивости самого стенда. Параллельно с этим нужно учитывать, что стенд необходимо периодически обслуживать.

По этой причине к фиксирующим и крепежным элементам должен быть свободный доступ, что позволит осуществить визуальный контроль, смазку движущихся узлов, устранить дефект или произвести затяжку крепежных приспособлений и других деталей конструкции. Особенно это важно учитывать тогда, когда стенд для ремонта мотора изготавливается самостоятельно. Помните, только правильная эксплуатация и обслуживание позволит говорить о безопасности приспособления и поддержании устройства в рабочем состоянии.

Что касается самой эксплуатации, основным правилом является закрепление на стенде агрегатов, вес которых не превышает максимально допустимый для конкретного типа приспособления. Другими словами, если стенд не рассчитан на определенную нагрузку, тогда существует риск того, что конструкция разрушится после закрепления слишком тяжелого двигателя или отдельного узла. Результаты могут быть непредсказуемыми, начиная от падения и порчи мотора или его части и заканчивая серьезными травмами обслуживающего персонала.

Добавим, отдельного внимания также заслуживает и площадка, на которой устанавливается передвижной или другой стенд. Поверхность должна быть твердой и ровной, не разрушаться под воздействием серьезных нагрузок. Важно учитывать и то, что фиксация самого груза на стенде предполагает размещение мотора или отдельного узла (например, БЦ) исключительно по центру, чтобы избежать перекосов. После размещения следует дополнительно проверить надежность крепления до начала проведения каких-либо работ. Также самостоятельно вносить любые доработки или изменения в конструкцию готового фабричного стенда нужно после тщательного расчета. Подобные действия владелец осуществляет исключительно на свой риск.

Разборочно-сборочный стенд для ремонта двигателя своими руками

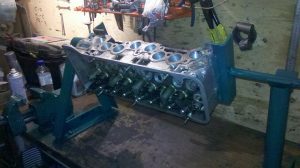

Самодельный стенд для ремонта двигателя

Начнем с того, что готовые изделия являются отличным вариантом в том случае, если услуга по ремонту силовых агрегатов и узлов поставлена, так сказать, «на поток». Другими словами, высокая начальная стоимость таких изделий надлежащего качества зачастую не позволяет многим приобретать  разборочно-сборочные стенды как для личного пользования, так и для работы в условиях гаражей и даже маленьких СТО.

По указанной выше причине мастера и владельцы небольших автомастерских останавливаются на варианте самостоятельного изготовления стендов, которые используются для ремонта двигателей. Отметим, что изготовить стенд для ремонта двигателя своими руками помогут чертежи, которые представлены в технической литературе, а также в больших количествах встречаются в сети Интернет.

Простой стенд для ремонта двигателя имеет несколько основных базовых элементов:

  • плита для закрепления ДВС;
  • основание стенда;
  • специальный противень-поддон;
  • поворотный механизм (обычно червячного типа);

Также следует отметить, что стенд должен быть передвижным приспособлением и являться универсальным решением. Если проще, одни стенды для разборки и сборки могут быть подходящим вариантом для работ только с конкретным типом двигателя или позволяют работать с узко ограниченной категорией, в то время как другие обеспечивают возможность устанавливать и надежно фиксировать всевозможные типы ДВС.

Самодельный стенд для ремонта двигателя

Рекомендуем также прочитать статью о том, как изготовить самодельный подогреватель дизтоплива. Из этой статьи вы узнаете о способах и особенностях изготовления подогревателя топлива для дизеля.

По этой причине, даже если изначально стенд-кантователь изготавливается для обслуживания собственного автомобиля, лучше делать приспособление универсальным, так как в дальнейшем может возникнуть  последующая необходимость ремонта других машин.  В качестве примера можно упомянуть двигатели отечественного производителя АвтоВАЗ, которые можно крепить на стенд при помощи фланцевого крепежа сзади, при этом надежной фиксации мотора с иномарки таким способом добиться уже не получится.

Для решения задачи по достижению универсальности осуществляется приварка к вращающейся плите двух швеллеров. В указанных швеллерах должны присутствовать отверстия по 10 мм. Расстояние между отверстиями должно составлять около 5 см. Сами отверстия выполняются в той области, где на двигателе расположены крепления подушек силового агрегата. Такой подход позволяет закреплять на стенде разные моторы, которые отличаются по размеру, при помощи переходных кронштейнов.

Параллельно с этим нужно размещать двигатель или отдельный узел так, чтобы центр тяжести закрепленной детали находился напротив оси вращения поворотной плиты. Это позволит вращать закрепленный силовой агрегат, отдельную деталь или узел без лишних усилий. Оснащение стенда колесами, которые способны выдерживать большие нагрузки, позволит облегчить процесс монтажа агрегата на стенд, а также обеспечит возможность перемещения крупных деталей прямо на стенде. Это исключает необходимость частого использования различных подъемников во время ремонта ДВС.

Напоследок добавим, что ремонт двигателя обычно предполагает необходимость внешней мойки и промывки внутренних полостей, очистку деталей от моторного масла, различных загрязнений и отложений. После снятия крышек, поддонов и демонтажа различных элементов, как правило, из двигателя также вытекает определенное количество остатков технических жидкостей. Для поддержания чистоты на рабочем месте, а также в целях предотвращения попадания таких жидкостей на пол, в нижней части разборочно-сборочного стенда для ремонта двигателей располагается специальный поддон.

На поддон сверху дополнительно устанавливается сетка с мелкими ячейками. Указанная сетка необходима для того, чтобы размещать на ней и далее промывать снятые элементы над поддоном. Также сетка позволяет удерживать мелкие детали двигателя, которые могут упасть в поддон во время мойки или проведения ремонтных работ.
