Система подачи топлива в дизельных двигателях: разновидности и отличия

Как известно, принцип работы дизельного двигателя несколько отличается от бензиновых аналогов. Главным отличием можно считать воспламенение топливно-воздушной смеси, которое происходит не от внешнего источника (искры зажигания), а от сильного сжатия и нагрева.

Другими словами, в дизельном двигателе происходит самовоспламенение топлива. При этом горючее должно подаваться под крайне высоким давлением, так как необходимо максимально эффективно распылить горючее в цилиндрах дизельного мотора. В этой статье мы поговорим о том, какие системы впрыска дизельных двигателей сегодня активно используются, а также рассмотрим их устройство и принцип работы.

Как работает топливная система дизельного двигателя

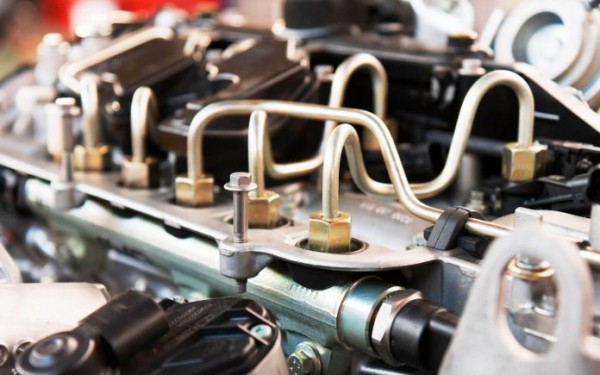

Система подачи топлива в дизельных двигателях: разновидности и отличия

Как уже было сказано выше, в дизельном двигателе происходит самовоспламенение рабочей смеси топлива и воздуха. При этом сначала в цилиндр подается только воздух, затем этот воздух сильно сжимается и нагревается от сжатия. Чтобы произошло возгорание, дизтопливо (солярку) нужно подать ближе к концу такта сжатия.

С учетом того, что воздух сильно сжимается, горючее также необходимо впрыснуть под высоким давлением и эффективно распылить. В различных дизельных ДВС давление впрыска может  отличаться, начиная, в среднем, с отметки в 100 атмосфер и заканчивая впечатляющим показателем более 2 тыс. атмосфер.

Для наиболее эффективной подачи топлива и обеспечения оптимальных условий для самовоспламенения заряда с последующим полноценным сгоранием смеси топливный впрыск реализован через дизельную форсунку.

Получается, независимо от того, какой тип системы питания используется, в дизельных двигателях всегда присутствуют два основных элемента:

  • устройство для создания высокого давления топлива;
  • форсунка для впрыска и распыла горючего;

Другими словами, на многих дизелях давление создает ТНВД (топливный насос высокого давления), а подача дизтоплива в цилиндры происходит через  форсунки. Что касается отличий, в разных системах топливоподачи насос может иметь ту или иную конструкцию, также по своему устройству отличаются и сами дизельные форсунки.

Еще системы питания могут отличаться по расположению тех или иных составных элементов, имеют разные схемы управления и т.д. Давайте рассмотрим системы впрыска дизельных двигателей более подробно.

Системы питания дизельных двигателей: обзор

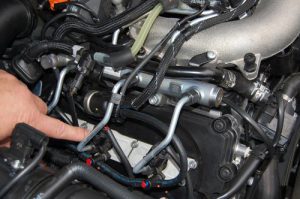

Система подачи топлива в дизельных двигателях: разновидности и отличия

 Если разделить системы питания дизельных моторов, которые получили наибольшее распространение, можно выделить следующие решения:

  • Система питания, в основе которой лежит ТНВД рядного типа (рядный ТНВД);
  • Система топливоподачи, которая имеет ТНВД распределительного типа;
  • Решения с насос-форсунками;
  • Топливный впрыск Common Rail (аккумулятор высокого давления в общей магистрали).

Указанные системы также имеют большое количество подвидов, при этом в каждом случае тот или иной тип является основным.

  • Итак, начнем с самой простой схемы, которая предполагает наличие рядного топливного насоса. Рядный ТНВД представляет собой давно известное и проверенное решение, которое используется на дизелях не один десяток лет. Такой насос активно используется на спецтехнике, грузовиках, автобусах и т.д. Если сравнивать его с другими системами, насос достаточно большой по своим габаритам и весу.

В двух словах, в основе рядного ТНВД лежат плунжерные пары. Их количество равняется количеству цилиндров двигателя. Плунжерная пара представляет собой цилиндр, который движется в «стакане» (гильзе). При движении вверх происходит сжатие топлива. Затем, когда давление достигает необходимого показателя, происходит открытие специального клапана.

В результате предварительно сжатое топливо поступает на форсунку, после чего происходит впрыск. После того, как плунжер начнет двигаться обратно вниз, открывается канал для впуска топлива. Через канал горючее заполняет пространство над плунжером, далее цикл повторяется. Чтобы солярка попадала в плунжерные пары, дополнительно в системе имеется отдельный подкачивающий насос.

Сами плунжеры работают благодаря тому, что в устройстве насоса имеется кулачковый вал. Этот вал работает подобно распредвалу в ГРМ, где кулачки «толкают» клапана. Сам вал насоса приводится от двигателя, так как ТНВД соединен с мотором при помощи муфты опережения впрыска. Указанная муфта позволяет корректировать работу и подстраивать ТНВД в процессе эксплуатации двигателя.

  • Система питания с распределительным насосом не сильно отличается от схемы с рядным ТНВД. Распределительный ТНВД похож на рядный по конструкции, при этом в нем уменьшено количество плунжерных пар.

Другими словами, если в рядном насосе пары необходимы на каждый цилиндр, то в распределительном достаточно 1 или 2 плунжерных пар. Дело в том, что одной пары в этом случае достаточно для подачи горючего в 2, 3 или даже 6 цилиндров.

Это стало возможным благодаря тому, что плунжер получил возможность не только двигаться вверх (сжатие) и вниз (впуск), но также вращаться вокруг оси. Такое вращение позволило реализовать поочередное открытие выпускных отверстий, через которые дизтопливо под высоким давлением подается на форсунки.

Дальнейшее развитие этой схемы привело к появлению более современного роторного ТНВД. В таком насосе применен ротор, в котором установлены плунжеры. Указанные плунжеры движутся навстречу по отношению друг к другу, а ротор осуществляет вращение. Так происходит сжатие и распределение солярки по цилиндрам мотора.

Система подачи топлива в дизельных двигателях: разновидности и отличия

Рекомендуем также прочитать статью о том, какой принцип работы имеет ТНВД дизельного двигателя. Из этой статьи вы узнаете об особенностях конструкции и работы топливного насоса высокого давления.

Главным плюсом распределительного насоса и его разновидностей является сниженный вес и компактность. При  этом настраивать данное устройство сложнее. По этой причине дополнительно используются схемы электронного управления и регулировки.

  • Система питания типа «насос-форсунка» представляет собой схему, где изначально отсутствует отдельный ТНВД. Если точнее, форсунка и насосная секция были объединены в одном корпусе. В основе лежит уже знакомая плунжерная пара.

Решение имеет ряд преимуществ по сравнению с системами, в которых использован ТНВД. Прежде всего, можно легко отрегулировать подачу топлива в  отдельные цилиндры. Также в случае выхода одной форсунки из строя, остальные будут работать.

Также использование насос-форсунок позволяет избавиться от  отдельного привода ТНВД. Плунжеры в насос-форсунке приводятся в действие от распредвала ГРМ, который установлен в ГБЦ.  Такие особенности позволили дизельным моторам с насос-форсунками получить широкое распространение не только  на грузовиках, но и на крупных легковых автомобилях (например, дизельные внедорожники).

  • Система Сommon Rail является одной из самых современных решений в области топливного впрыска. Также данная схема питания позволяет добиться максимальной экономичности одновременно с высоким КПД дизельного двигателя. Параллельно снижается и токсичность отработавших газов.

Система была разработана немецкой фирмой Bosch в 90-х годах. С учетом очевидных преимуществ за короткое время подавляющее большинство дизельных ДВС на легковых и грузовых авто стали оснащать исключительно Сommon Rail.

Общая схема устройства основана на так называемом аккумуляторе высокого давления. Если просто, горючее находится под постоянным давлением, после чего подается к форсункам. Что касается аккумулятора давления, данный аккумулятор фактически является топливной магистралью, куда горючее нагнетается при помощи отдельного ТНВД.

Система Сommon Rail частично напоминает бензиновый инжекторный двигатель, который имеет топливную рампу с форсунками. Бензин в рампу (топливную рейку) нагнетается под небольшим давлением бензонасосом из бака. В дизеле давление намного выше, горючее нагнетает ТНВД.

Благодаря тому, что давление в аккумуляторе постоянное, стало возможным реализовать быстрый и «многослойный»  впрыск топлива через форсунки. Современные системы в двигателях Common Rail позволяют форсункам сделать до 9 дозированных впрысков.

В результате дизельный двигатель с такой системой питания экономичный, производительный, работает мягко, тихо и эластично. Также использование аккумулятора давления позволило сделать конструкцию ТНВД на дизельных моторах более простой.

Добавим, что высокоточный впрыск на двигателях Common Rail является полностью электронным, так как за работой системы следит отдельный блок управления. В системе используется группа датчиков, которые позволяют контроллеру точно определить, сколько дизтоплива нужно подать в цилиндры и в какой момент.

Подведем итоги

Как видно, каждая из рассмотренных систем питания дизельного двигателя имеет  свои преимущества  и недостатки. Если говорить о простейших решениях с рядным ТНВД, их главным плюсом можно считать возможность ремонта и доступность обслуживания.

В схемах с насос-форсунками  нужно помнить о том, что данные элементы чувствительны к качеству топлива и его чистоте. Попадание даже мельчайших частиц может вывести из строя насос-форсунку, в результате чего дорогостоящий элемент потребует замены.

Система подачи топлива в дизельных двигателях: разновидности и отличия

Рекомендуем также прочитать статью о том, как промыть систему питания (топливную систему) дизельного двигателя. Из этой статьи вы узнаете о доступных способах промывки систем топливного впрыска дизельного двигателя.

Что касается систем Common Rail, главным недостатком является не только высокая начальная стоимость таких решений, но и сложность и дороговизна последующего ремонта и обслуживания. По этой причине за качеством топлива и состоянием топливных фильтров нужно постоянно следить, а также своевременно проводить плановое обслуживание.
