Выставление угла опережения зажигания своими руками

Опережение зажигания топливно-воздушной смеси на бензиновом и дизельном двигателе является воспламенением рабочей смеси в цилиндре в строго заданный момент. Под таким моментом следует понимать нахождение поршня в ВМТ.

Правильно выставленный момент зажигания сильно влияет на исправную работу мотора. Отклонения приводят к потере мощности и неустойчивой работе ДВС. В четырехтактном двигателе смесь воспламеняется в конце такта сжатия, а также перед тем моментом, когда поршень окажется в верхней мертвой точке.

Что такое угол опережения зажигания

Выставление угла опережения зажигания своими руками

В бензиновых агрегатах смесь поджигается от искры, которую создает свеча зажигания. Перед началом рабочего хода поршня происходит расширение газов и воспламенение. Стоит отметить, что смесь в цилиндре сгорает не моментально. После образования искры процесс сгорания и максимальное расширение газов в рабочей камере занимает определенный промежуток времени. Указанный временной отрезок небольшой, но с учетом высокой частоты вращения коленвала поршень успевает дополнительно пройти определенное расстояние от той точки своего нахождения в тот момент, когда топливно-воздушная смесь только загорелась.

Перед началом рассмотрения УОЗ (угол опережения зажигания) давайте подробнее рассмотрим схему работы системы зажигания. Как уже было сказано выше, момент зажигания оказывает огромное влияние на исправность работы ДВС. Поджиг смеси реализуется в тот момент, когда поршень на такте сжатия подходит к ВМТ. Далее происходит сгорание смеси воздуха и бензина, результатом чего становится расширение газов. Эти газы толкают поршень вниз (рабочий ход), благодаря чему энергия сгорания преобразуется в механическую полезную работу на коленвале.

Выставление угла опережения зажигания своими руками

Рекомендуем также прочитать статью о том, что такое разминусовка двигателя. Из этой статьи вы узнаете о положительных аспектах установки дополнительной массы.

Вполне очевидно, что если воспламенение произойдет в момент нахождения поршня в ВМТ, тогда топливо еще будет догорать уже в начале его рабочего хода (позднее зажигание). Это приведет к тому, что давление газов частично будет приходиться на двигающийся вниз поршень. Закономерно наблюдается потеря мощности двигателя.

Если подать искру и поджечь рабочую смесь заметно раньше достижения поршнем ВМТ (раннее зажигание), тогда максимум давления расширившихся газов не толкнет его вниз, а будет препятствовать его поднятию в ВМТ.  Получается, энергия газов в такой ситуации не выполняет полезной работы. Более того, сопротивление газов по отношению к движущемуся поршню оказывает запредельные нагрузки на сам поршень и КШМ. Такое неправильно выставленное зажигание буквально разрушает двигатель. Чтобы избежать подобных отклонений зажигание необходимо регулировать.

Самостоятельная регулировка УОЗ

Выставление угла опережения зажигания своими руками

Правильно выставленный угол опережения зажигания предполагает воспламенение топливно-воздушной смеси и ее сгорание до момента, когда поршень окажется в верхней мертвой точке. Такой момент определяется по положению коленчатого вала двигателя и обозначается в градусах. Получается, моментом зажигания является угол между ВМТ и коленвалом. Если сдвигать угол к ВМТ, тогда получается позднее зажигание, а если сдвинуть угол в противоположном направлении, тогда такой угол станет ранним.

Давайте рассмотрим на примере «классики» ВАЗ, как выставить УОЗ на карбюраторном двигателе. Настройку необходимо осуществлять при помощи следующего минимального набора инструментов:

  • гаечный ключ;
  • ключ маховика для проворачивания коленвала;
  • свеча зажигания;

Порядок действий следующий:

  1. Двигатель необходимо заглушить, а сам автомобиль нельзя ставить на передачу (используется стояночный тормоз) Ключ также необходимо вынуть из замка зажигания.
  2. Далее потребуется обнаружить метки, которые находятся рядом с шестерней ГРМ (длинная 0 градусов, средней длины метка 5 градусов, короткая 10 градусов). После этого также понадобиться выявить метку на маховике.
  3. Затем нужно отсоединить высоковольтный провод со свечи зажигания 1-го цилиндра (ближний к радиатору). В этот провод вставляется заготовленная ранее свеча, после чего она крепится на массу (для удобства можно воспользоваться держателем топливного шланга на клапанной крышке).
  4. После этого необходимо снять крышку трамблера, подойти с левой стороны машины и надеть ключ коленвала на гайку маховика. Далее коленвал нужно крутить строго на себя, так как попытка вращения в противоположную сторону приведет к откручиванию маховика.
  5. В процессе вращения коленвала нужно следить за бегунком трамблера и подгонять положение так, чтобы бегунок находился в области контакта 1-го цилиндра.
  6. Что касается меток на шестерне ГРМ и клапанной крышке, для моторов ВАЗ 2103-2106, выставляется 0 или 1 градус, для мотора ВАЗ 2101 ставится 1-3 градуса.
  7. После выставления меток ГРМ и проверив нахождение бегунка трамблера в области контакта 1 цилиндра, ключ с маховика коленвала убирается, крышка трамблера возвращается на место.

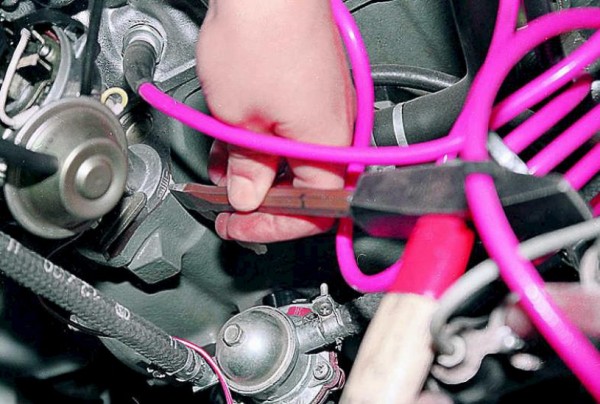

  8. Далее зажигание можно включить, но двигатель не запускается. Затем гайку крепления трамблера можно отпустить, после чего трамблер проворачивается против часовой стрелки.
  9. Следующим шагом становится проворачивание трамблера по часовой стрелке до того момента, пока не появится искра. Данную процедуру лучше повторить несколько раз.
  10. После этого трамблер необходимо зафиксировать в том положении, когда проскакивает искра. Затем провод можно вернуть на вкрученную свечу 1-го цилиндра.

Завершающим этапом становится проверка правильности выставленного угла опережения зажигания. Проверить это значение можно при езде. Перед началом пробного заезда двигатель необходимо прогреть до рабочей температуры.

Далее автомобиль потребуется разогнать на ровной дороге до 40-50 км/час, после чего включается 4-я скорость и осуществляется резкое нажатие на педаль газа. Появление «звона пальцев» (детонация) и быстрое его исчезновение (около 2 секунд) при разгоне до 60-65 км/час укажет на то, что угол опережения зажигания выставлен правильно.

Выставление угла опережения зажигания своими руками

Рекомендуем также прочитать статью о том, что такое датчик распредвала ДПРВ. Из этой статьи вы узнаете о назначении данного устройства и неисправностях, которые возникают в результате его выхода из строя.

Постоянный детонационный стук будет означать, что зажигание раннее. В этом случае процедуру настройки необходимо повторить, проворачивая трамблер в «минус» на одно деление. Отсутствие детонации позволяет осуществлять проворот в «плюс». Другими словами, трамблер сдвигают на несколько миллиметров по часовой стрелке или против часовой стрелки, что будет зависеть от того, какое зажигание нужно выставить в конкретной ситуации.

Стоит добавить, что подстройку угла опережения зажигания на карбюраторных моторах также можно автоматизировать при помощи вакуумного регулятора. Указанное решение служит для коррекции угла опережения зажигания с учетом нагрузок на ДВС в том или ином режиме.

Угол опережения зажигания на моторах с электронным впрыском

Выставление угла опережения зажигания своими руками

Работа современного бензинового и дизельного двигателя с электронным впрыском контролируется при помощи прошивок, которые зашиты в ЭБУ. Вся система основана на взаимодействии контроллера, электронных датчиков и исполнительных устройств. По этой причине зажигание на таких автомобилях не выставляют.

Для нормальной работы систем топливоподачи и зажигания ЭБУ получает сигнал от датчиков, после чего полученная информация проходит обработку и сопоставляется со специальными топливными картами, которые находятся в прошивке блока управления. Основные сигналы поступают от датчиков коленвала и распредвала. С учетом положения коленвала и распредвала ЭБУ рассчитывает момент топливного впрыска инжекторной форсункой, а также момент поджига топливно-воздушной смеси (только для бензиновых ДВС) в цилиндре с поправкой на обороты и нагрузку на двигатель.

Электронное управление зажиганием означает то, что изменить угол зажигания (угол опережения топливного впрыска для дизеля) и топливные карты на таких системах можно только при помощи компьютера, к которому осуществляется подключение ЭБУ. Делается это в случае необходимости программного чип-тюнинга  ДВС, а также после внесения различных изменений в устройство двигателя.

На штатных автомобилях сбои в работе электронного зажигания могут возникнуть по причине неисправностей электроники, которые диагностируют в реальном времени путем анализа сигналов от датчиков. После выявления неисправного датчика или проблем с проводкой осуществляется устранение причины или замена электронного устройства на заведомо исправное.

Дополнительно следует обратить внимание на то, чтобы все метки на маховике и шкивах ГРМ точно совпадали. В дизеле также необходимо отдельно проверить состояние привода ТНВД. Неправильно выставленные метки приведут к тому, что на ЭБУ будут подаваться ошибочные сигналы, в результате чего появятся сбои зажигания и нарушится синхронность работы устройств и механизмов.

Угол опережения зажигания на двигателях с ГБО

Выставление угла опережения зажигания своими руками

Установка газобаллонного оборудования означает, что ряд характеристик будет отличаться при работе мотора на газу. Хотя в современных автомобилях регулировка параметров осуществляется посредством ЭБУ, в случае с газом систему необходимо дорабатывать.

Дело в том, что на инжекторных двигателях угол опережения зажигания блок управления выставляет с учетом детонации бензина. Что касается газа, то детонация данному виду топлива не свойственна. По этой причине для правильного выставления угла опережения зажигания на двигателях, которые работают на газе, дополнительно устанавливается вариатор угла опережения зажигания для ГБО. Устройство способно изменять УОЗ автоматически зависимо от режима работы двигателя.
