Не работает датчик скорости: признаки неисправности и проверка

Датчик скорости автомобиля (ДСА) необходим для измерения скорости движения авто. Показания с датчика передаются на электронный блок управления (ЭБУ), который  управляет мотором и корректирует работу двигателя. На подавляющем большинстве автомобилей датчик скорости находится непосредственно на коробке переключения передач ближе к механизму привода спидометра.

Среди основных неисправностей ДСА можно выделить: обрыв цепей, повреждение или окисление контактов, выход из строя самого датчика, неисправности привода датчика скорости. При возникновении неисправностей  датчик скорости  проверяют со снятием и без демонтажа:

  • мультиметром (замеряя сигналы в рамках рабочего цикла);
  • при помощи контрольной лампы;

Подробная информация о признаках  неисправности датчика скорости, а также способах его проверки, представлена в нашей статье.

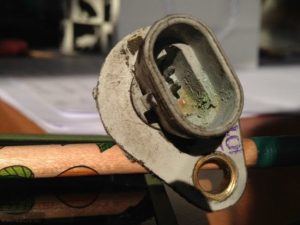

Датчик скорости на автомобиле: где стоит

Не работает датчик скорости: признаки неисправности и проверка

Расположен датчик скорости на КПП, в области механизма привода спидометра. Основная задача датчика скорости автомобиля (ДСА) – измерение скорости, после чего данная информация передается на ЭБУ.

Получив сигнал от ДСА, электронный блок регулирует обороты холостого хода, управляет количеством воздуха, поступающего в двигатель, а также изменяет ряд других параметров. Чем быстрее движется автомобиль, тем большей оказывается частота сигналов, которые передаются от датчика скорости.

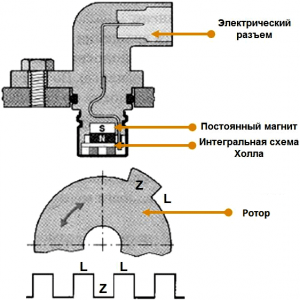

Как работает ДСА

Не работает датчик скорости: признаки неисправности и проверка

В основе работы датчика скорости лежит эффекта Холла. Сформированный датчиком частотно-импульсный сигнал, который передается на ЭБУ, прямо пропорционален той скорости, с которой вращаются колеса автомобиля.

Далее блок управления двигателем «просчитывает» интервал между импульсами, определяя скорость авто.

Вышел из строя датчик скорости: признаки неисправности

Не работает датчик скорости: признаки неисправности и проверка

Очевидным признаком  проблем с ДСА является неработающий спидометр.  Если инжекторный двигатель глохнет  на холостом ходу или на переходных режимах,  причиной тоже может быть датчик скорости автомобиля.

В случаях, когда датчик скорости (датчик спидометра) полностью вышел из строя или передает неправильные данные, силовой агрегат работает крайне нестабильно.

При возникновении подобных сбоев в работе мотора следует обращать внимание на признаки неисправности датчика скорости, а также необходима проверка датчика скорости (может быть выполнена своими руками).

На начальном этапе важно определить, что датчик скорости не работает и причиной сбоев в работе мотора является  поломка ДСА. Следует обратить внимание на следующие признаки неисправности  датчика спидометра:

  • в режиме ХХ двигатель работает нестабильно;
  • при движении ТС спидометр не работает или показания неверные;
  • пропала тяга, мощность двигателя сильно снижена;
  • машина разгоняется рывками, заметны провалы при разгоне;
  • при отпускании педали газа после разгона авто отмечаются рывки;
  • расход топлива сильно увеличен

Также на панели приборов обычно должен загореться «check», при этом ошибка прописывается в памяти ЭБУ в виде соответствующего кода. Обратите внимание, на некоторых авто «чек» может не гореть. Еще отмечены случаи, когда БК автомобиля проводит самодиагностику  и выдает ошибку «отсутствие сигнала ДСА».

Не работает датчик спидометра: причины

Не работает датчик скорости: признаки неисправности и проверка

Неисправности ДСА обычно вызваны разрывами цепи, повреждением или окислением контактов.

Конструктивно сам датчик скорости автомобиля достаточно надежен (рассматривая датчик скорости, схема устройства достаточно проста).

Также важно учитывать и тот факт, где стоит датчик скорости. Расположение в подкапотном пространстве на КПП не позволяет исключать замасливание, попадание технических жидкостей, воды и грязи и т.д.

  • На начальном этапе необходимо проверить проводку и контакты на предмет целостности. Что касается контактов, необходимо произвести их чистку и смазку (подойдет смазка типа Литол);
  • Провода на датчик скорости обычно разрываются около штекера в месте изгиба, так как проводка перетирается и трескается изоляция;
  • Параллельно рекомендуется проверить сопротивление в цепи заземления. Нормой является показатель 1Ом.

Если дефектов проводки и контактов не обнаружено или рассмотренные выше методы  не позволяют устранить неполадку, необходимо проверить датчик скорости на работоспособность.

Как проверить датчик скорости своими руками

Не работает датчик скорости: признаки неисправности и проверка

Среди основных способов проверки ДСА можно выделить:

  • проверку вольтметром;
  • диагностику при помощи контрольной лампы;

На многих авто установлен датчик, работа которого основана на эффекте Холла. Проверить ДСА данного типа не сложно. Однако встречаются датчики скорости других типов: язычковый датчик, а также  индуктивный датчик скорости.  Способ проверки таких датчиков несколько отличается.

Проверка датчика скорости мультиметром

Не работает датчик скорости: признаки неисправности и проверка

Наиболее распространенный тип датчика скорости имеет 3 контакта: импульсный, заземление и напряжение. Прежде всего,  нужно определить наличие заземления и напряжения 12В на контактах.

Указанные контакты проверяют мультиметром, тогда как «импульсный» контакт проверяют при помощи вращения. В норме напряжение между выводом и массой должно быть от 0.5В до 10В.

Для проверки датчика скорости вольтметром потребуется:

  • снять датчик скорости;
  • определить назначение контактов;
  • перевести мультиметр в режим вольтметра;
  • присоединить входящий контакт вольтметра к «импульсному» выходу;
  • второй контакт заземлить на двигатель (можно на корпус авто);

Затем датчик скорости нужно вращать, определяя наличие или отсутствие  сигналов в рабочем цикле. Также осуществляется замер выходного напряжения датчика. Для этого рекомендуется надеть кусок трубочки на ось датчика и вращать с небольшой скоростью до 5 км/ч. Чем быстрее вращается датчик, тем выше должно быть напряжение на вольтметре.

Как проверить датчик спидометра без снятия

Не работает датчик скорости: признаки неисправности и проверка

Если владелец не знает, как снять датчик скорости с автомобиля или намерен произвести быструю проверку, можно обойтись без снятия датчика.  Для такой проверки потребуется:

  • поднять автомобиль на домкрате так,  чтобы одно ведущее колесо оторвалось от земли и свободно вращалось;
  • далее контакты датчика соединяют с вольтметром. После нужно вращать колесо и определить, появляется ли напряжение, а также происходит ли изменение частоты;

Если фиксируется напряжение и частота меняется — датчик скорости работает. В том случае, когда напряжение отсутствует, высока вероятность выхода данного элемента из строя.

Быстрая проверка датчика спидометра контрольной лампочкой

Не работает датчик скорости: признаки неисправности и проверка

Проверка датчика скорости также может быть выполнена при помощи контрольной лампочки (или так называемой контрольки). В рамках такой проверки:

  • от датчика отсоединяется провод импульсный;
  • машина поднимается на домкрате;
  • вывешивается одно колесо и включается зажигание;
  • далее один провод контрольки запитывается на «+» АКБ;
  • второй провод подсоединятся к «сигнальному» разъему;

Если во время вращения колеса лампочка моргает – датчик скорости рабочий. Отсутствие моргания лампы укажет на  то, что датчик неисправен и требует замены.

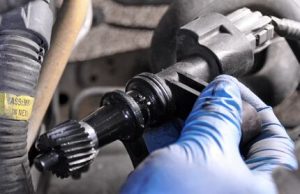

Как проверить привод датчика скорости

Не работает датчик скорости: признаки неисправности и проверка

В ряде случаев причиной неисправности также может быть не сам датчик, а его привод.  По этой причине также рекомендуется выполнять проверку привода датчика спидометра.  Для такой проверки потребуется:

  • поднять автомобиль на домкрате и вывесить колесо;
  • обнаружить привод датчика, выходящий из КПП;
  • вращать колесо (можно ногой самостоятельно или привлечь помощника);

Пока колесо вращается, необходимо тактильно оценить качество работы привода (прощупать пальцами). Важно не только убедиться в том, что привод работает, но и в том, насколько стабильна его работа в целом.

Не работает датчик скорости: признаки неисправности и проверка

Рекомендуем также прочитать статью о том, какие признаки неисправности регулятора холостого хода РХХ. Из этой статьи вы узнаете о способах проверки регулятора холостых оборотов.

Как правило, любые отклонения от нормы являются основанием для разборки привода. Часто зубья на шестернях привода датчика скорости оказываются поврежденными.

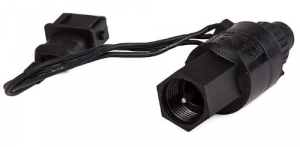

Другие виды датчиков скорости: с язычковым переключателем и датчик индукционного типа

Не работает датчик скорости: признаки неисправности и проверка

Хотя такие датчики используются намного реже ДС на эффекте Холла, на некоторых авто встречаются именно такие решения.  По этой причине необходимо учитывать некоторые особенности.

  1. Датчик с язычковым переключателем подают сигналы в виде прямоугольных импульсов с циклом 40-60%, при этом переключение осуществляется от 0 до 5В или от 0 до напряжения АКБ 12В.
  2. Что касается индукционного датчика, сигнал от вращения колес похож на волновое колебание (волновой импульс). В результате напряжение изменяется с учетом скорости вращения. Сам принцип похож на работу датчика угла поворота коленвала.

Подведем итоги

Датчик скорости (датчик спидометра) является важным элементом в устройстве системы электронного управления двигателем. Если водитель замечает рассмотренные в статье признаки сбоев в работе мотора, отдельное внимание следует уделить датчику скорости автомобиля.

Не работает датчик скорости: признаки неисправности и проверка

Рекомендуем также прочитать статью о том, что такое датчик фаз. Из этой статьи вы узнаете о признаках неисправности датчика фаз, а также способах его проверки.

Кроме проверки  других датчиков (ДМРВ, РХХ, ДПДЗ и т.д.), также требуется диагностировать датчик скорости. Причина- далеко не всегда выход из строя того или иного датчика будет сопровождаться загоранием сигнальной лампы «check engine» на панели приборов. В результате требуется проводить углубленную диагностику.
